Trong gia công inox, bản vẽ là “ngôn ngữ chung” giữa khách hàng và xưởng. Chỉ cần thiếu một thông tin nhỏ (mác inox, dung sai, chuẩn bề mặt…), báo giá có thể lệch và thời gian sản xuất bị kéo dài do phải hỏi lại, chỉnh sửa nhiều lần. Bài viết này cung cấp checklist trước khi gửi bản vẽ gia công inox theo bản vẽ để bạn rút ngắn vòng lặp trao đổi, tối ưu chi phí và đảm bảo sản phẩm đạt yêu cầu.
Mục tiêu của checklist: giúp đơn vị cnc inox theo yêu cầu đọc đúng bản vẽ ngay từ lần đầu, gia công đúng, lắp vừa, thẩm mỹ đạt chuẩn, kiểm tra dễ dàng.
1) Xác định đúng mục đích sử dụng & môi trường làm việc
Trước khi nói tới bản vẽ, hãy thống nhất “bối cảnh sử dụng” vì nó quyết định lựa chọn vật liệu, độ dày, xử lý bề mặt và tiêu chuẩn hàn.
Môi trường trong nhà, ngoài trời, hóa chất hay thực phẩm
- Trong nhà: thường tối ưu chi phí hơn, bề mặt ưu tiên thẩm mỹ.
- Ngoài trời/ven biển: ưu tiên chống ăn mòn; cần cân nhắc mác inox phù hợp và hoàn thiện bề mặt.
- Hóa chất: cần mô tả loại hóa chất, nồng độ, nhiệt độ làm việc.
- Thực phẩm/y tế: cần yêu cầu vệ sinh, mối hàn mịn, bo góc, hạn chế khe kẽ.
Tải trọng và cách lắp đặt
- Sản phẩm chịu lực? rung? va đập? chịu nhiệt?
- Lắp bằng bulông, hàn tại công trình hay bắt vít? Có giới hạn không gian lắp đặt?
Khi gửi yêu cầu gia công inox theo bản vẽ, hãy kèm mô tả ngắn (1–2 đoạn) về điều kiện làm việc. Đây là phần nhiều khách hàng bỏ quên nhưng lại giúp xưởng tư vấn chính xác.
2) Chuẩn hóa file bản vẽ và phiên bản (revision)
Đây là “điểm nghẽn” phổ biến khi đặt cnc inox theo yêu cầu: gửi nhiều file, nhiều phiên bản, không rõ file nào là cuối.
Định dạng file nên gửi
- Ưu tiên: PDF (để xem nhanh) + file nguồn DWG/DXF/STEP/IGES (để lập trình CNC).
- Nếu có 3D: gửi STEP để giảm sai khác khi chuyển đổi.
Quản lý phiên bản
- Đặt tên file theo cấu trúc:
TenDuAn_TenChiTiet_RevA_Ngay.pdf. - Ghi rõ Revision trên khung tên bản vẽ.
- Nếu chỉnh sửa, hãy mô tả ngắn “đổi gì” để xưởng đối chiếu nhanh.
Cắt CNC laser inox – sắt thép.

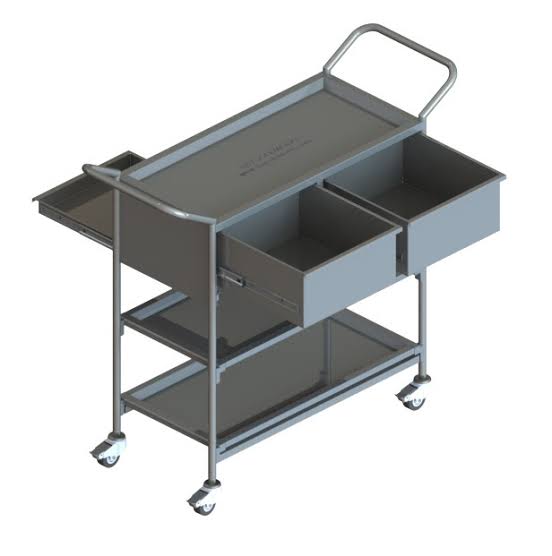

Thiết kế, gia công, CNC Inox, Sắt thép theo yêu cầu TP. Hồ Chí Minh
Thiết kế, gia công, CNC Inox, Sắt tại TP. Hồ Chí Minh.
Đơn vị đo và tiêu chuẩn trình bày
- Thống nhất mm (hoặc inch) và ghi rõ trên bản vẽ.
- Không trộn nhiều chuẩn ký hiệu nếu không cần thiết.
3) Chốt vật liệu inox: mác, độ dày, tiêu chuẩn
Vật liệu là yếu tố ảnh hưởng trực tiếp tới giá và độ bền. Với gia công inox, bạn cần nêu rõ:
Mác inox
- SUS 201: chi phí thấp hơn, chống gỉ kém hơn 304 trong môi trường ẩm/ngoài trời.
- SUS 304: phổ biến, cân bằng chi phí và chống ăn mòn.
- SUS 316: tốt hơn trong môi trường muối/hóa chất, giá cao hơn.
Nếu bạn đang đặt gia công inox HCM hoặc gia công inox theo bản vẽ TPHCM, việc ghi rõ mác inox giúp xưởng báo giá nhanh và tránh thay thế vật liệu ngoài ý muốn.
Dạng vật liệu
- Tấm (sheet/plate), ống (tube/pipe), hộp, thanh đặc…
- Kích thước phôi dự kiến (nếu bạn muốn tối ưu vật tư).
Tiêu chuẩn vật liệu
- Nếu có yêu cầu CO/CQ, ASTM/JIS/EN… hãy ghi rõ.
4) Kích thước, dung sai và chuẩn đo (datums) phải rõ ràng
Sai số là nguyên nhân số 1 khiến chi tiết không lắp vừa. Khi gửi gia công inox theo bản vẽ, cần thể hiện rõ:
Dung sai kích thước
- Kích thước quan trọng (lắp ghép) phải có dung sai cụ thể.
- Các kích thước không quan trọng có thể dùng dung sai chung (general tolerance).
Chuẩn đo (datum) và chuỗi kích thước
- Xác định mặt chuẩn A/B/C để đo kiểm.
- Hạn chế “dồn dung sai” bằng cách ghi kích thước từ cùng một chuẩn thay vì cộng dồn qua nhiều đoạn.
Dung sai hình học (GD&T) nếu cần
- Độ phẳng, độ song song, đồng tâm, độ đảo…
- Đặc biệt quan trọng với chi tiết tiện/phay cnc inox theo yêu cầu như trục, bạc, mặt bích.
5) Thông tin công nghệ: cắt–chấn–hàn–tiện–phay–đột–laser
Một bản vẽ tốt không bắt xưởng “đoán” quy trình.
Chi tiết tấm: cắt laser, chấn gấp
- Ghi rõ: độ dày tấm, bán kính uốn (nếu quan trọng), hướng thớ xước (nếu bề mặt hairline).
- Nếu có nhiều nếp chấn, nên kèm bản trải (flat pattern) hoặc ghi rõ kích thước sau chấn.
Chi tiết CNC: tiện/phay, lỗ ren
- Ghi rõ: loại ren (M, UNC/UNF), cấp chính xác, chiều sâu ren, ren suốt hay ren lửng.
- Lỗ doa/ream: ghi dung sai lắp (H7, g6…).
Mối hàn
- Ký hiệu hàn theo tiêu chuẩn (nếu có).
- Yêu cầu hàn kín/không kín, hàn 1 mặt hay 2 mặt.
- Vị trí hàn ưu tiên (để đảm bảo thẩm mỹ mặt ngoài).
6) Yêu cầu hoàn thiện bề mặt (finish) và thẩm mỹ
Với gia công inox, “đẹp” không chỉ là bóng mà là đúng chuẩn và đồng nhất.
Chỉ định bề mặt
- BA/2B/No.4/Hairline/HL, đánh bóng gương, xước mịn…
- Hướng xước (dọc/ngang), vùng nào yêu cầu thẩm mỹ, vùng nào cho phép vết hàn.
Độ nhám (Ra)
- Nếu là chi tiết CNC, hãy chỉ định Ra cho bề mặt làm việc.
Passivation/đánh bóng sau hàn
- Sau hàn inox có thể đổi màu, cần yêu cầu tẩy mối hàn, passivation nếu làm thực phẩm/ngoài trời.
Khi đặt cnc inox theo yêu cầu tại HCM, việc mô tả rõ bề mặt giúp xưởng chọn đúng quy trình (mài, đánh xước, đánh bóng) và dự trù thời gian.
7) Lắp ráp, BOM và dung sai lắp ghép
Nếu sản phẩm gồm nhiều chi tiết, gửi từng part thôi là chưa đủ.
Danh mục vật tư (BOM)
- Tên chi tiết, số lượng, vật liệu, ghi chú bề mặt.
- Đánh số part đồng nhất giữa bản vẽ và BOM.
Bản vẽ lắp (assembly)
- Thể hiện thứ tự lắp, vị trí mối hàn, phương lắp bulông.
- Ghi rõ khoảng hở, khe kỹ thuật, vị trí chừa đường dây/ống.
Tiêu chuẩn bulông/phụ kiện
- Chủng loại bulông/ê-cu/long đen, cấp bền, inox hay thép mạ.
8) Yêu cầu kiểm tra chất lượng (QC) và nghiệm thu
Để tránh tranh cãi khi giao hàng, thống nhất tiêu chí kiểm ngay từ đầu.
Phương pháp đo và điểm kiểm
- Kích thước nào phải đo 100%, kích thước nào kiểm theo mẫu.
- Dụng cụ đo: thước cặp, panme, CMM (nếu cần).
Tiêu chí ngoại quan
- Giới hạn vết xước, rỗ hàn, cháy cạnh, ba via.
- Có yêu cầu bo cạnh (R0.5/R1) để an toàn và thẩm mỹ.
Hồ sơ kèm theo
- CO/CQ vật liệu, biên bản kiểm tra, ảnh QC.
Cắt CNC laser inox – sắt thép.
Thiết kế, gia công, CNC Inox, Sắt thép theo yêu cầu TP. Hồ Chí Minh
Thiết kế, gia công, CNC Inox, Sắt tại TP. Hồ Chí Minh.
9) Đóng gói, vận chuyển và bảo vệ bề mặt inox
Inox rất dễ trầy xước trong khâu vận chuyển, đặc biệt là bề mặt hairline hoặc gương.
Bảo vệ bề mặt
- Dán film bảo vệ, bọc foam, nẹp góc.
- Ghi rõ mặt A (mặt đẹp) cần bảo vệ ưu tiên.
Quy cách đóng gói
- Pallet gỗ, thùng carton, kiện sắt (tùy trọng lượng/kích thước).
- Ghi chú hướng đặt hàng, điểm nâng cẩu.
Giao hàng tại công trình
- Thống nhất thời gian, điều kiện bốc dỡ, vị trí giao.
10) Thông tin để báo giá nhanh khi gia công inox theo bản vẽ
Một email/zalo gửi bản vẽ nên kèm các dữ liệu “bắt buộc để báo giá”:
Checklist báo giá (copy/paste)
- Số lượng từng chi tiết (1 chiếc hay sản xuất hàng loạt?).
- Vật liệu: SUS 201/304/316, độ dày/dạng phôi.
- Công nghệ: cắt laser/chấn/hàn/tiện/phay/đánh bóng.
- Bề mặt: 2B/HL/No.4/BA, hướng xước, Ra.
- Dung sai quan trọng, yêu cầu lắp ghép.
- Thời gian giao hàng mong muốn.
- Địa điểm giao: TPHCM hay tỉnh (để tính vận chuyển).
Đặc biệt nếu bạn tìm gia công inox HCM hoặc gia công inox theo bản vẽ TPHCM, việc cung cấp đầy đủ checklist sẽ giúp nhà xưởng phản hồi giá và tiến độ trong ngày, thay vì phải hỏi lại nhiều lần.
11) Lỗi thường gặp khi gửi bản vẽ CNC inox theo yêu cầu
Dưới đây là các lỗi khiến quá trình cnc inox theo yêu cầu bị chậm hoặc phát sinh chi phí:
Thiếu dung sai hoặc dung sai “quá chặt” không cần thiết
- Dung sai quá chặt làm tăng thời gian gia công và tỷ lệ phế.
- Chỉ nên siết dung sai ở vị trí lắp ghép thật sự quan trọng.
Không ghi bề mặt hoặc ghi chung chung “đánh bóng đẹp”
- “Đẹp” là cảm tính; hãy quy định loại bề mặt và mức hoàn thiện.
Không chỉ định mối hàn, vị trí mài mối hàn
- Dẫn tới sản phẩm đúng kích thước nhưng không đạt thẩm mỹ.
Gửi ảnh chụp thay cho bản vẽ
- Ảnh chỉ nên là tham khảo; để gia công inox theo bản vẽ chuẩn, cần file kỹ thuật.
12) Mẫu email gửi xưởng gia công inox (tham khảo)
Bạn có thể dùng mẫu dưới đây để gửi cho đơn vị gia công inox:
Tiêu đề: Yêu cầu báo giá gia công inox theo bản vẽ – [Tên dự án]
Nội dung:
- Dự án: …
- Hạng mục: …
- File đính kèm: PDF + STEP/DWG (Rev…)
- Vật liệu: SUS… (độ dày…)
- Số lượng: …
- Bề mặt: … (mặt A cần bảo vệ)
- Dung sai quan trọng: …
- Yêu cầu hàn/hoàn thiện: …
- Tiêu chí nghiệm thu: …
- Địa điểm giao hàng: TPHCM/…
- Thời gian mong muốn: …
Một bộ hồ sơ rõ ràng giúp xưởng gia công inox hiểu đúng ngay từ đầu, từ đó cnc inox theo yêu cầu nhanh hơn, báo giá chính xác hơn và hạn chế rủi ro không lắp vừa/không đạt thẩm mỹ. Trước khi gửi, hãy rà soát các nhóm thông tin cốt lõi: vật liệu – dung sai – công nghệ – bề mặt – QC – đóng gói. Nếu bạn đang tìm đối tác gia công inox HCM hoặc cnc inox theo yêu cầu tại HCM, checklist này sẽ là “khung chuẩn” để làm việc hiệu quả và tiết kiệm thời gian cho cả hai bên.
